Comment sécuriser vos exports de fabrication avec une macro SolidWorks batch

La phase finale d’un projet de conception mécanique, particulièrement pour des ensembles de tôlerie ou de mécano-soudure, impose la génération manuelle de dizaines de fichiers STEP, PDF et DWG.

Pour répondre aux exigences de rigueur des PME industrielles, j’ai développé une macro SolidWorks dédiée à l’export batch. Cet outil automatise l’extraction de vos livrables tout en respectant scrupuleusement les propriétés de vos cartouches.

Pourquoi passer par une macro pour vos exports ?

L’exportation manuelle est « tueuse de productivité » en bureau d’études. En utilisant cette macro SolidWorks export PDF DWG, vous gagnez du temps et vous supprimez le risque d’oubli, ou d’erreur de nommage.

Productivité & Automatisation CAO

C’est cette volonté d’automatisation SolidWorks qui m’a poussé à créer cet utilitaire. Je voulais quelque chose de simple, léger, et surtout capable de gérer aussi la conversion des sous-dossiers de l’arborescence d’un projet.

Au-delà du gain de temps, je trouve que c’est satisfaisant à utiliser ! 🙂 Cette rigueur dans l’export est le prolongement naturel d’une étude technique bien définie.

Structurer vos projets industriels →

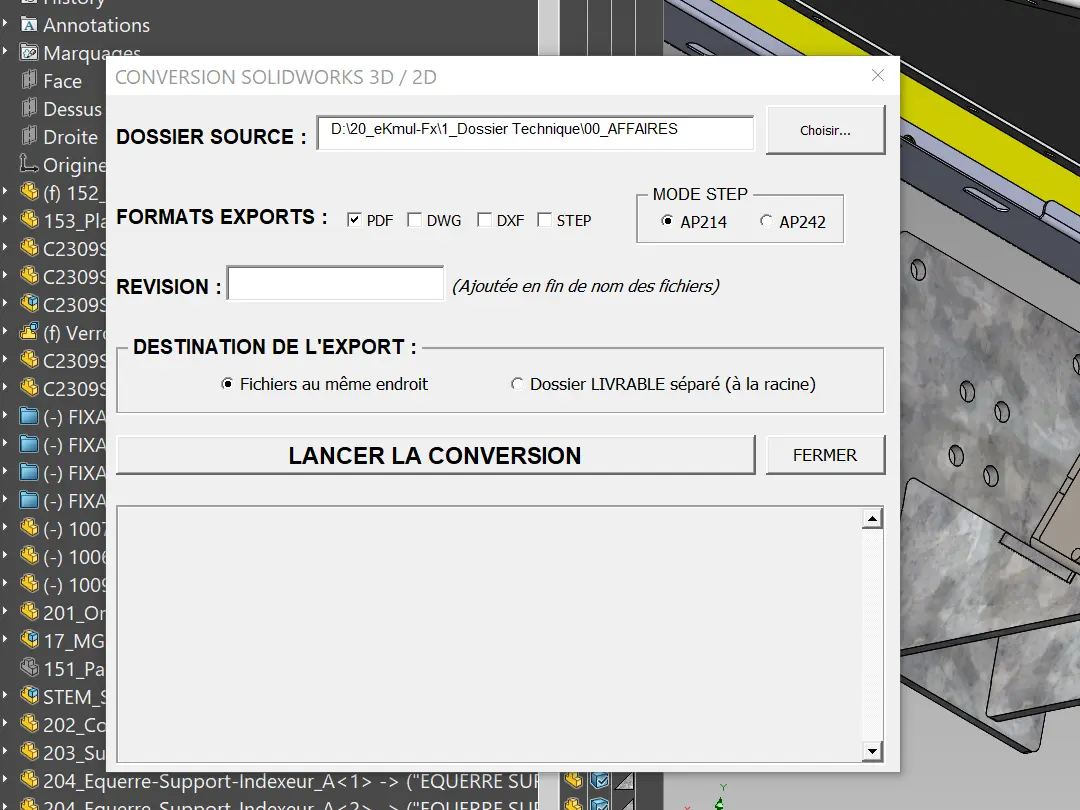

Les fonctionnalités du Batch Export

Pour que cet outil soit réellement utile, je l’ai doté de fonctions que je ne trouvais pas ailleurs de manière combinée :

• Polyvalence des formats : Exportez en un clic vos plans en PDF, DWG ou DXF.
• Export STEP intelligent : La macro identifie le modèle 3D référencé dans votre mise en plan pour générer le fichier STEP correspondant.
• Gestion des révisions : Un champ permet d’ajouter un suffixe (ex: _RevA) à tous les noms de fichiers exportés.
• Organisation personnalisée : Vous pouvez choisir d’enregistrer les fichiers au même endroit que les sources ou de créer automatiquement des dossiers séparés par format.

Comment installer et utiliser cette macro VBA SolidWorks ?

Installation et mise en service

Je l’ai conçue pour être « Plug & Play ». Aucune compétence en programmation n’est requise :

1. Téléchargez le fichier .swp via le lien ci-dessous.

2. Dans SolidWorks, allez dans Outils > Macro > Exécuter.

3. Sélectionnez le fichier pour ouvrir l’interface.

4. Configurez votre dossier source et laissez le programme travailler.

Une question ou un besoin spécifique ? Contactez-moi →

Téléchargement gratuit de la macro

Je mets cet outil à disposition de la communauté car je sais combien il peut sauver une fin de semaine chargée. Si ce VBA SolidWorks gratuit vous fait gagner du temps, n’hésitez pas à me faire un retour sur LinkedIn ou via le formulaire de contact !

Sub Main()
    ' Déclaration des variables SolidWorks
    Dim swApp As SldWorks.SldWorks
    Dim swModel As SldWorks.ModelDoc2
    Set swApp = Application.SldWorks
    Set swModel = swApp.ActiveDoc

    ' Vérification de l'existence d'un document ouvert
    If Not swModel Is Nothing Then
        ' Appel de la fonction d'export batch PDF & STEP
        ProcessBatchExport swModel
    End If
End Sub


Optimisez vos flux de production SolidWorks

Cette macro constitue une première réponse aux besoins de rapidité, mais l’excellence industrielle exige une intégration totale. Qu’il s’agisse de synchroniser vos propriétés personnalisées avec un ERP, d’automatiser l’extraction de vos nomenclatures (BOM) ou de développer des outils de conception sur-mesure, j’interviens pour supprimer vos goulots d’étranglement techniques.
Mon approche transforme vos processus répétitifs en gains de productivité mesurables et sécurise la fiabilité de vos données de fabrication.
