Prestation de scan 3D industriel pour pièces mécaniques, composants techniques et sous-ensembles.
Intervention sur site en Bretagne et Grand Ouest pour la rétro-conception, la métrologie et la refabrication de pièces sans plans.
À qui s’adresse cette prestation de scan 3D ?
Cette prestation de scan 3D pour pièces mécaniques s’adresse aux industriels, bureaux d’études et services maintenance ayant besoin de :
- refaire une pièce sans plan
- reconstruire un modèle CAO
- réaliser une rétro-conception mécanique
- effectuer un contrôle dimensionnel
- relancer une fabrication de pièce mécanique
- numériser un sous-ensemble mécanique
- comparer une pièce réelle à son modèle théorique
- corriger l’usure d’une pièce avant refabrication.
Méthodologie de numérisation 3D industrielle : de l’objet au modèle CAO
Expert en conception mécanique, je vous propose une solution de qualité métrologique. Je vous aide à numériser vos pièces en modèles CAO paramétriques et exploitables sous SolidWorks. À l’aide d’une technologie hybride laser et lumière bleue, je réalise vos relevés sur site en Bretagne ou en atelier pour des volumes atteignant 3 m³.
Je vous garantis un résultat géométrique 3D fidèle à votre modèle d’origine et conforme aux exigences industrielles.
Pourquoi choisir la rétro-conception plutôt qu’un simple scan 3D ?
Le scan 3D brut fournit un fichier « mort » (maillage). La rétro-ingénierie c'est une approche méthodologique pour convertir ces données en un modèle 3D, exploitable en CAO. C’est l’étape indispensable pour relancer une fabrication, modifier une conception existante ou archiver un patrimoine technique.
Mon processus de numérisation et reconstruction haute fidélité

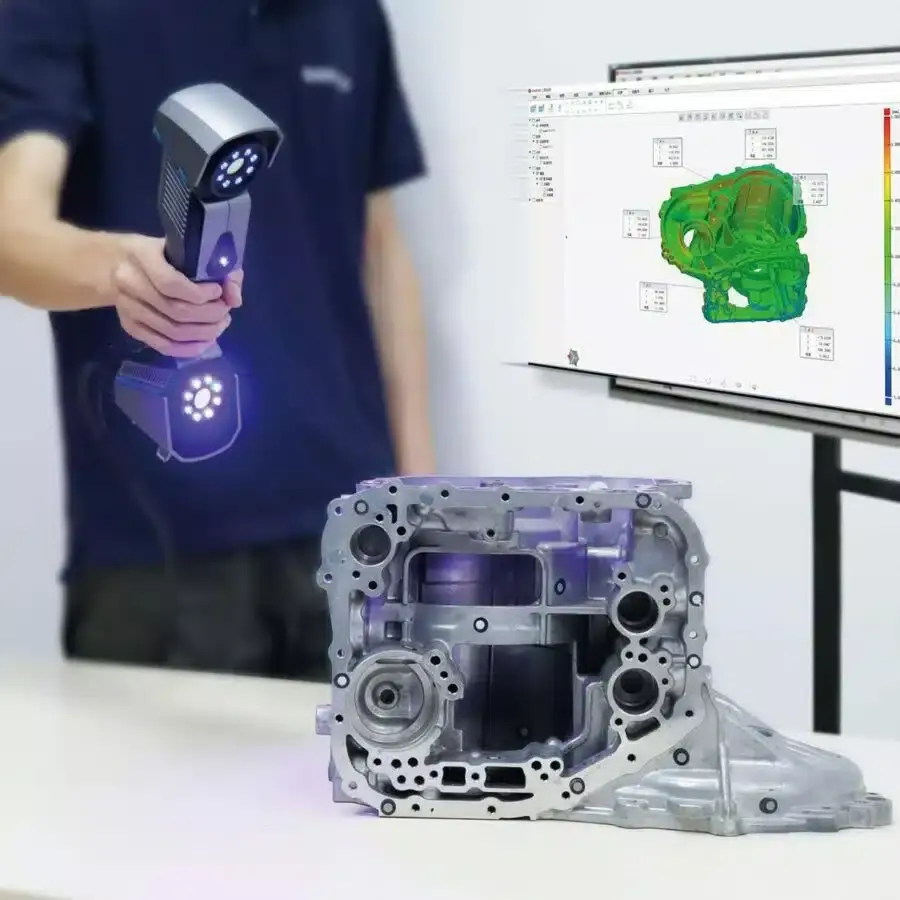

1. Acquisition Laser & LED : Capture haute résolution
Pour garantir l’intégrité de vos composants, j’utilise une technologie de numérisation 3D hybride. Cette méthode permet de capter les géométries les plus complexes sans spray matifiant, préservant ainsi l’état de surface de vos pièces mécaniques.
2. Traitement des nuages de points et maillage STL
Une fois la capture terminée, je procède au nettoyage et à l’alignement des données. Je transforme le nuage de points en un maillage STL haute densité, optimisé pour la rétro-ingénierie. Cette étape élimine les bruits de mesure pour préparer une base de reconstruction saine.
3. Rétro-conception paramétrique sous Design X
J’apporte ici ma pleine expertise de concepteur mécanicien. Via Geomagic Design X, et Quicksurface, je reconstruis l’historique de conception pour générer un modèle CAO paramétrique parfaitement éditable sous SolidWorks.

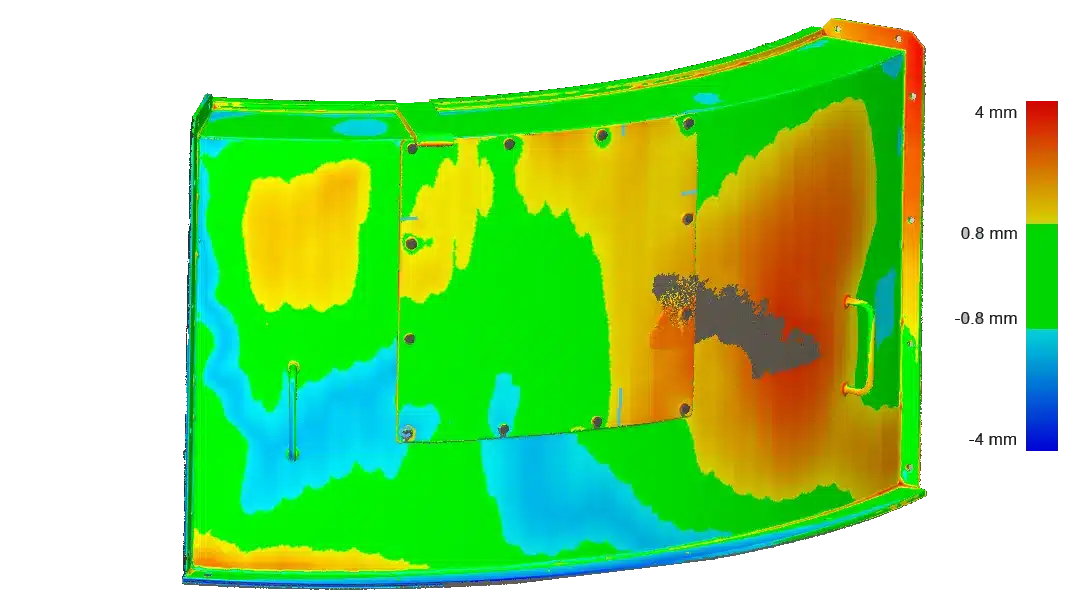

4. Métrologie : Inspection dimensionnelle et cartographie des écarts
Pour valider la conformité du projet, je réalise une inspection dimensionnelle rigoureuse. La comparaison entre le scan et le modèle reconstruit via une Color Map garantit la précision finale de vos données numériques.
La numérisation 3D est l’alliée indispensable des passionnés et restaurateurs. Elle permet la reproduction de pièces automobiles rares ou introuvables, comme des carters, des pipes d’admission ou des éléments de carrosserie spécifiques.
À partir d’une pièce usée ou cassée, je recrée un modèle CAO parfaitement fidèle. Mon expertise de concepteur SolidWorks permet de corriger les défauts d’usure sur le modèle numérique pour garantir une pièce neuve conforme à l’origine, prête pour la refabrication.

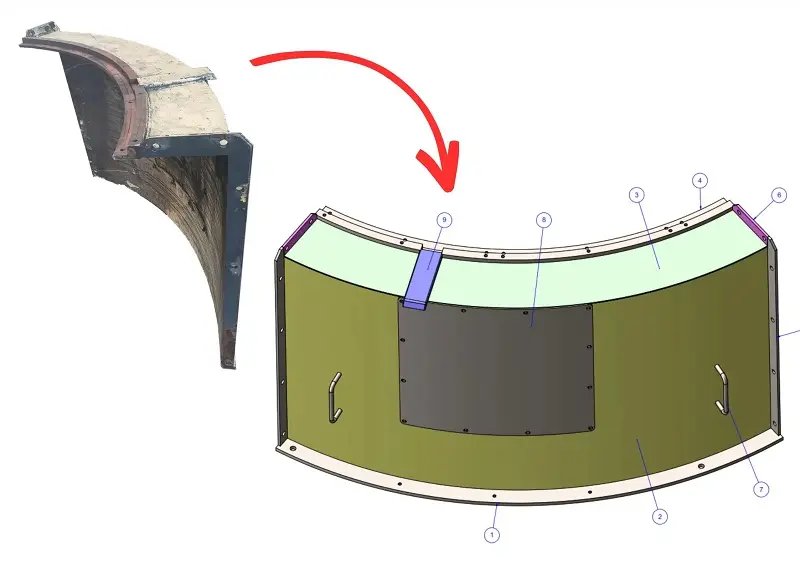

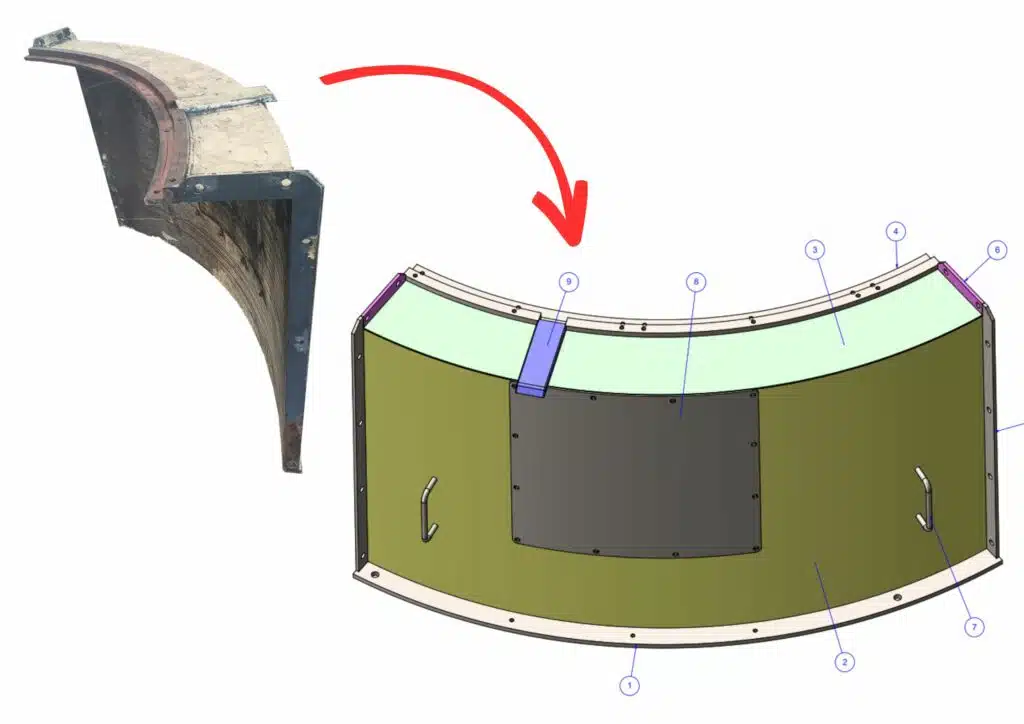

Étude de cas client maintenance : Numérisation d’un carter de « Pod » (EDF, Barrage de la Rance)
Dans le cadre de la rénovation des unités de production, j’ai réalisé la numérisation et la reconstruction d’un carter dont les plans n’étaient plus disponibles.
Le défi technique
Acquisition de données de haute précision sur une pièce de fonderie massive présentant des traces d’érosion, nécessitant une technologie Laser Bleu pour s’affranchir des reflets métalliques.
Ma solution : rétroconception hybride
Utilisation de Geomagic Design X pour l’extraction des intentions de conception. J’ai reconstruit la pièce de manière paramétrique afin de corriger les déformations dues à l’usure.
Le résultat : livrable SolidWorks
Fourniture d’un modèle CAO natif SolidWorks permettant à EDF de relancer la fabrication d’une pièce neuve, garantissant la pérennité de l’installation.
Quels types de fichiers sont fournis après le scan 3D ?
Je livre des fichiers de maillage STL ou OBJ. Si vous cherchez à numériser une pièce en 3D pour une exploitation industrielle, je réalise une rétro-conception complète pour fournir un modèle CAO paramétrique (formats STEP, IGES ou natif SolidWorks). En tant que dessinateur projeteur professionnel, je m’assure que ces livrables sont directement exploitables par vos sous-traitants.
Reconstruction CAO fidèle avec Geomagic Design X et Quicksurface
Contrairement à une simple enveloppe morte, je reconstruis l’historique de construction de votre pièce pour générer un modèle CAO paramétrique totalement éditable. Cette méthodologie garantit une interopérabilité parfaite avec vos outils internes, notamment SolidWorks. Vous recevez des fichiers aux formats standards (STEP, IGES) ou natifs, permettant d’effectuer des modifications de design, des simulations mécaniques ou de relancer une fabrication avec une précision métrologique garantie.

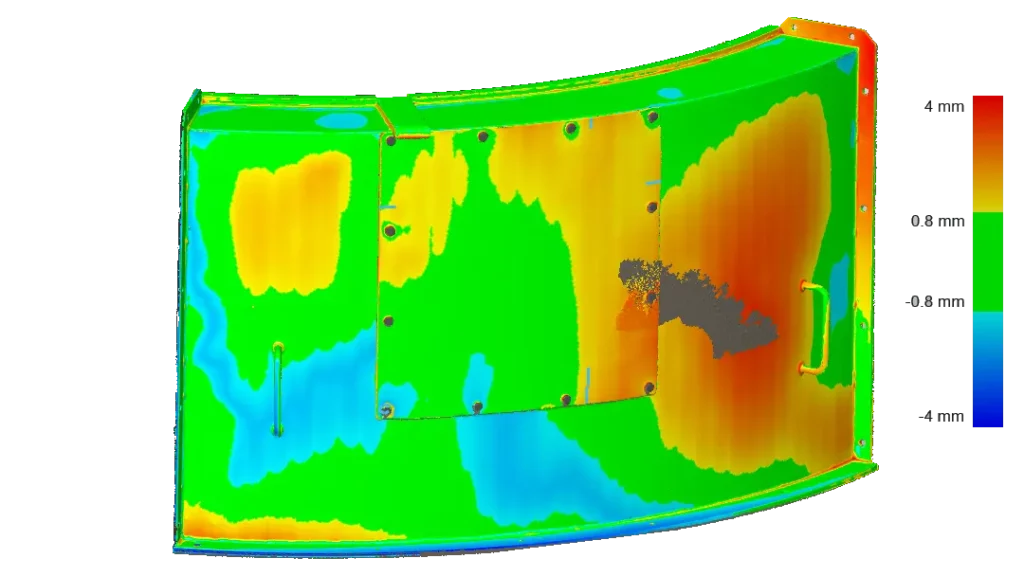

Inspection Dimensionnelle & Color Map
La dernière phase de ma méthodologie garantit la conformité totale de vos pièces. Grâce à l’inspection dimensionnelle, je compare le nuage de points haute résolution au modèle CAO de référence.

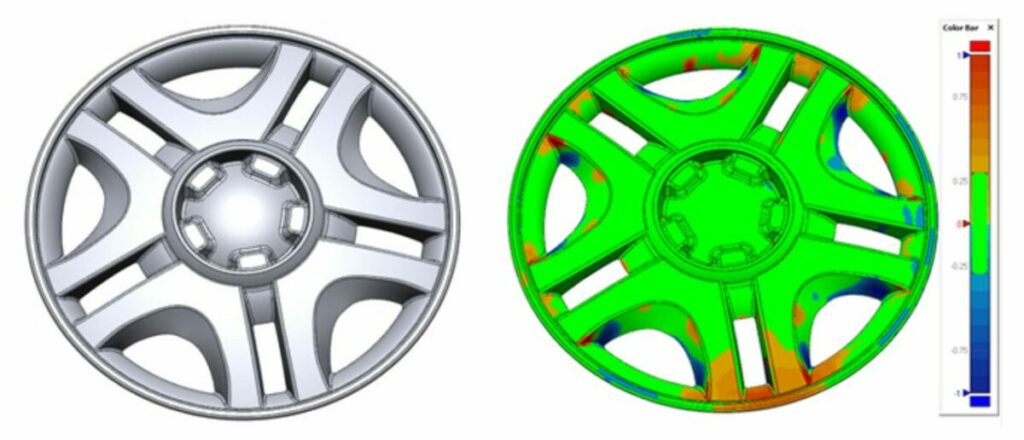

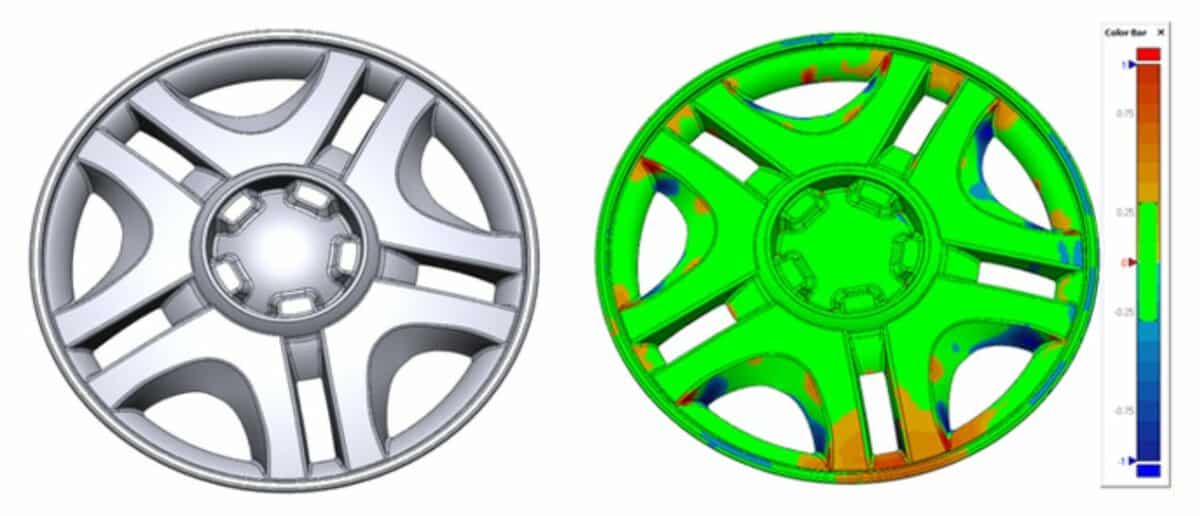

Cette analyse par Color Map permet de visualiser instantanément les écarts de fabrication sur des géométries complexes. Pour les projets nécessitant une gestion de données massive, j’optimise mes flux via des outils d’automatisation avancés.
Quelle précision attendre d’une prestation de scan 3D ?
La précision de mes équipements de numérisation tridimensionnelle atteint 0,02 mm à 0,05 mm selon la complexité de la géométrie. En métrologie sans contact, cela garantit une fidélité pour le contrôle de vos pièces mécaniques ou la duplication de composants usés.
Spécifications techniques et livrables de votre projet de Scan 3D :
| Caractéristique | Capacités Techniques & Livrables |
|---|---|
| Précision Métrologique | Jusqu’à 0.04 mm (volumétrique : + 0.06 mm/m). Industrie 4.0 Garantie du respect des tolérances serrées pour vos assemblages mécaniques critiques. |
| Traitement des Surfaces Complexes | Acquisition directe sans spray matifiant, évitant toute pollution des composants. Voir la technologie Laser Bleu en action |
| Volume & Mobilité Site | Intervention sur site en Bretagne jusqu’à 3 m³. Adapté aux machines spéciales, bâtis de fonderie et infrastructures industrielles fixes. |
| Rétro-conception Experte | Modélisation sous Geomagic Design X et Quicksurface. Livraison de fichiers CAO natifs éditables avec historique de construction pour SolidWorks. |
| Contrôle Qualité | Cartographie des écarts (Color Map) et rapport d’inspection PDF. Validation de la conformité entre la pièce réelle et le modèle théorique. |
| Interopérabilité Totale | Formats de sortie : STEP, IGES, Parasolid. Fichiers optimisés pour une intégration directe en production ou usinage CN. |
Un projet de rétro-conception ou de métrologie ?
Analyse de faisabilité offerte • Modèles CAO éditables (SolidWorks) • Intervention site Bretagne & Grand Ouest
